1. 透層的作用
透層是為了使瀝青面層與非瀝青材料基層結(jié)合良好，在基層上澆灑煤瀝青、液體瀝青或乳化瀝青而形成的透入基層表面的薄層。其主要作用如下：（1）透入基層表面孔隙，增強了基層和瀝青面層間的粘結(jié)；（2）有助于結(jié)合基層表面集料中的細(xì)料；（3）在完成基層的鋪裝后，適時噴灑透層油還可以減少基層的養(yǎng)生費用，提高養(yǎng)生質(zhì)量；（4）經(jīng)過透層油滲透成型以后的基層表面的開口空隙被填充，從而得到一個滲透深度上的防水層。
2、高滲透性乳化瀝青透層簡介
2.1.產(chǎn)品基本情況
1）主要指標(biāo)：油相含量 70%（其中有效瀝青含量大于50%）
水相含量 30%
恩格拉粘度 6%
2）類型：慢裂慢凝的陽離子乳化瀝青
3）應(yīng)用：冷態(tài)施工，用作已穩(wěn)定的路面基層的透層/下封層施工
4）外觀：黑褐色均質(zhì)液體
5）其它技術(shù)指標(biāo)見下表：
|
性質(zhì) |
單位 |
規(guī)格 |
|
瀝青含量 |
%m |
〉50 |
|
篩上剩余量850m |
%m |
<0.3 |
|
破乳速率 |
|
慢 |
|
恩氏粘度（25C） |
E |
1-6 |
貯存穩(wěn)定性，1d
5d |
%m
%m |
<1
<5 |
|
電荷 |
|
正電 |
|
與水的混合性試驗 |
|
通過 |
|
與礦料的粘附性/裹覆試驗 |
|
通過
|
|
閃點（開口式） |
C |
>90 |
|
蒸發(fā)后殘留物性質(zhì): |
|
|
|
針入度 |
dmm |
80-300 |
|
延度( 25C ) |
cm |
>80 |
|
溶解度(三氯乙烯中) |
%m |
>99 |
2.2. 產(chǎn)品主要特點
1）高滲透性乳化瀝青性能與煤油稀釋瀝青接近或相當(dāng)，對水泥穩(wěn)定基層有效。
2）安全性高；高滲透乳化瀝青為水溶液乳化瀝青，不必?fù)?dān)心防火防爆安全問題。
3）環(huán)保性好：有害揮發(fā)物少，比柴油、煤瀝青或苯等性能類似的滲透材料對人身和環(huán)境的傷害大大降低。
4）不粘車輪：如果使用得當(dāng)，不會產(chǎn)生粘輪造成的油膜破壞。
5）無需撒石屑：采用高滲透乳化瀝青施工中不用撒布石屑，這樣可省工省時。
3.高滲透乳化瀝青生產(chǎn)

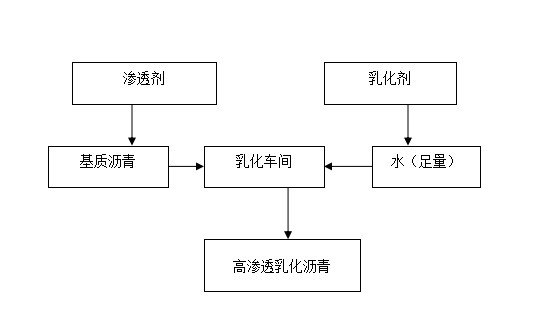

3.1.高滲透乳化瀝青生產(chǎn)工藝流程
4.施工工藝
1）基層表面徹底清掃。高滲透瀝青雖然有一定的“越塵“能力，但高質(zhì)量的清掃對保證滲透質(zhì)量和未來的層間聯(lián)結(jié)是非常重要的。必須在灑布前，將養(yǎng)生覆蓋物徹底清除后、 清掃干凈。
2）灑水濕潤。用灑水車在基層表面少量灑水潤濕表面，并待表面稍濕后澆灑透層瀝青。
3）噴灑透層瀝青。采用瀝青灑布車分幅噴灑，下一個車道與前一個車道原則上不重疊或少重疊，但不能露白，露白處需用人工噴灑設(shè)備補灑。瀝青灑布后應(yīng)不能流淌，并不能在表面形成油膜。
4）灑布量。根據(jù)施工工藝的差別決定，透層施工后，有后續(xù)封層施工時，宜使用0.6 – 0.8kg/平米，具體考慮基層表面的紋理和基層的養(yǎng)生時間而定；透層施工后無后續(xù)封層，直接攤鋪瀝青面層的，宜使用1.0 – 1.2kg/平米，具體考慮基層表面的紋理和基層的養(yǎng)生時間而定。#p#分頁標(biāo)題#e#
5）施工后的維護(hù)。封閉交通7d以上，以保證滲透效果。特殊情況，**少封閉交通72h以上。
5.施工注意事項
5.1影響高滲透性乳化瀝青滲透效果的因素
1）基層的級配。粉料含量越高，滲透深度越小，二灰基層的滲透效果不良。
2）基層的養(yǎng)生齡期。養(yǎng)生齡期越短，滲透效果越好。
3）施工后幾天內(nèi)的氣溫。氣溫高，有利于滲透的速度加快。
5.2不得撒布石屑
采用高滲透性乳化瀝青不用撒布石屑，否則“適得其反”。石屑所起的主要作用是隔離油膜與車輪使其不產(chǎn)生粘連。而高滲透乳化瀝青向上的作用原理是向上“反滲透”，撒布石屑后不但不能隔離油膜與車輪反而會影響正常滲透，撒布石屑后攤鋪前要清除，費時又費力，所以不能撒布石屑。
5.3其他瀝青材料的封層施工時間
必須等高滲透性乳化瀝青施工的透層油充分滲透后才能施工下一層瀝青材料（封層或其他瀝青工藝），否則會影響其滲透。這是由于高滲透性乳化瀝青的有效滲透成份向上層瀝青材料轉(zhuǎn)移，高滲透乳化瀝青的組份稀釋，使得滲透效果受影響。
5.4高滲透乳化瀝青應(yīng)在基層新鮮成型時盡快施工，這樣做有以下好處：
1） 節(jié)省灑水養(yǎng)生工藝，大大節(jié)省施工費用，不會影響基層強度，試驗表明，乳化瀝青的封閉養(yǎng)護(hù)不影響基層強度，同時還能節(jié)省基層表面的清掃工作。
2） 滲透速度較快，滲透深度較大基層的養(yǎng)生齡期超過2星期時，對滲透速度影響較大，需要較長的時間（較致密的基層級配，要5天才達(dá)到理想深度）。
1 啟動計算機,在啟動畫面出現(xiàn)后馬上按下F8鍵,選擇"帶命令行的安全模式".
2 運行過程結(jié)束時,系統(tǒng)列出了系統(tǒng)超級用戶"Administrator"和本地用戶"ZHANGBQ"的選擇菜單,鼠標(biāo)單擊"Administrator",進(jìn)入命令行模式.
3 鍵入命令:"net user zhangbq 123456/add",強制將"zhangbq"用戶的口令更改為"123456".若想在此添加一個新用戶(如:用戶名為"abcdef",口令為"123456")的話,請鍵入"net user abcdef 123456
/add",添加后可用"net localgroup administrators abcdef/add"命令將用戶提升為系統(tǒng)管理組"Administrator"的用戶,并使其具有超級權(quán)限.
4 重新啟動計算機,選擇正常模式下運行,就可以用更改后的口令"123456"登陸"ZHANGBQ"用戶了.
登錄后在〔控制臺〕→〔使用者帳戶〕→選忘記密碼的用戶，然后選〔卸載密碼〕后〔等出〕
在登錄畫面中選原來的用戶便可不需密碼情況下等入 (因已卸載了)
刪除剛才新建的用戶，在〔控制臺〕→〔使用者帳戶〕→選〔ZHANGBQ〕，然后選〔卸載帳戶〕便可
